K系列质量流量计发布日期：2021-01-28 浏览次数：1141
1、产品介绍及原理
K系列质量流量计采用科里奥利力原理，通过测量流体在管道中受到的科里奥利力，直接获得各种介质在复杂环境条件下精确地流量值和密度值，不需要经过中间参数的转换，避免因中间转换产生的测量误差，从而实现精准测量。
2、功能
显示功能：
a、直接读取质量流量、累计质量总量，利于出库核算；
b、直接读取体积流量、累计体积总量；
c、直接读取密度值、温度值，无需人工输入，避免人工测量密度产生的误差；
d、警示信息
3、技术参数
3.1与精度有关的技术指标

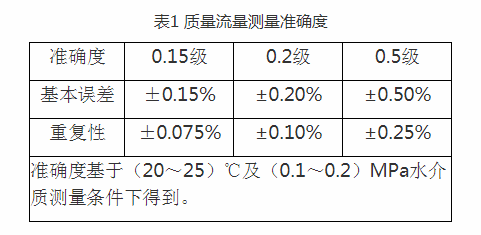

3.1.1质量流量测量准确度

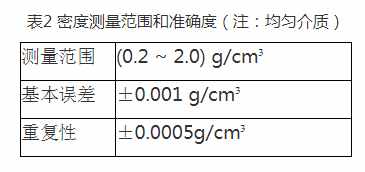

3.1.2密度测量范围和准确度
3.1.3重复性
重复性是在相同测量方法、相同观测者、相同测量仪器、相同场所、相同工作条件和短时间内重复的条件下，对同一被测量进行那个多次连续测量所得结果之间的一致程度。质量流量计的重复性不超过最大允许示值误差绝对值的二分之一。
3.2通用技术指标

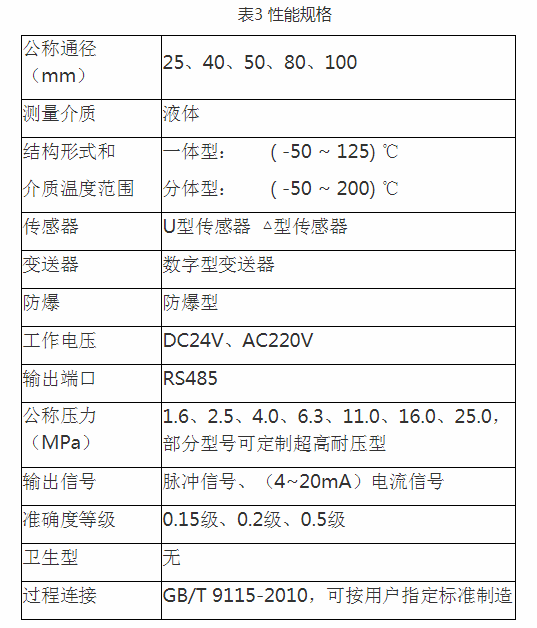

3.2.1性能规格表

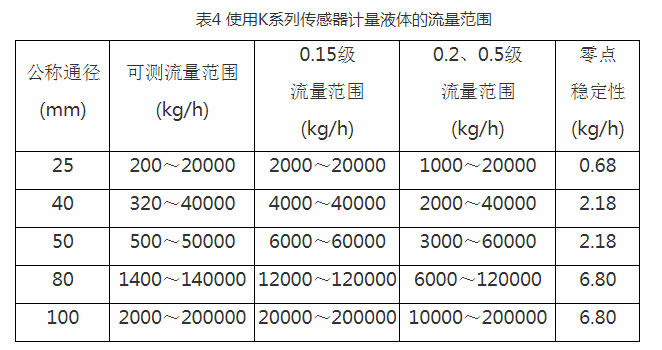

3.2.2流量范围
根据现场、经费、技术、安全等要求，综合衡量确定适合部队的流量范围如下：
3.2.3电源变化
质量流量计，交流供电在220V±10%、50Hz±5%变化；直流供电在24V±5%变化。质量流量计的示值无变化。
3.2.4电源保护
质量流量计具备防反向保护功能。当质量流量计电源端反向施加允许的最大供电电压后，再正常连接时，质量流量计能正常工作，示值无变化。

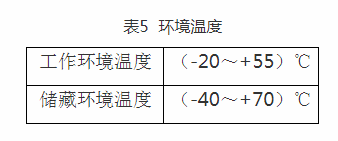

3.2.5环境温度
3.2.6恒定湿热
按GB/T 2423.3的要求。质量流量计的示值无变化。
3.2.7电磁兼容性
流量计具有良好的抗电磁兼容性能。电磁兼容试验期间，流量计工作正常，不出现程序紊乱和功能障碍，内存数据不丢失和变化。
a)静电放电抗扰度性能
按GB/T 17626.2-2006的3级A类要求。本条适用于AC和DC供电的流量计。
b)电快速瞬变脉冲群抗扰度性能
按GB/T 17626.4-2006的3级要求。本条适用于AC供电的流量计。
c)浪涌（冲击）抗扰度性能
按GB/T 17626.5-2008的2级要求。本条适用于AC供电的流量计。
d)电压暂降、短时中断抗扰度
按GB/T 17626.11-2008的要求。本条适用于AC供电的流量计。
3.2.8绝缘电阻
a）电子显示部分的信号输入端与仪表外壳的绝缘电阻 20 MΩ；
b）电源端与仪表外壳的绝缘电阻 20 MΩ；
3.2.9耐压及密封性
对流量计外壳及其受压部位进行耐压强度试验，试验介质为水，试验压力为1.5倍公称压力，历时5min，无泄漏和损坏。

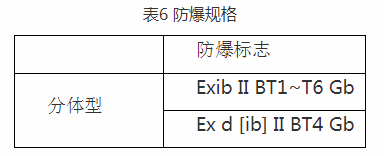

3.2.10防爆性能
3.2.11防护性能
质量流量计传感器防护等级IP67；变送器防护等级IP65。
3.3输出信号

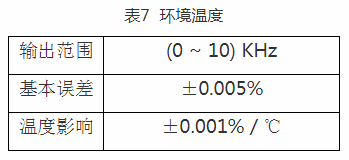

3.3.1脉冲输出：
有源频率输出可以被组态为表示质量流量、体积流量或密度。

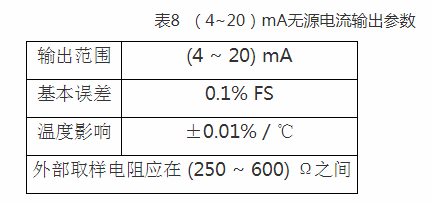

3.3.2电流输出：
（4~20）mA无源电流输出，可以被组态为表示质量流量、体积流量或密度。
3.3.3数字通信：
RS485接口，Modbus通信协议，波特率可选：1200、2400、4800、9600。可多机通信和总线连接。
K系列质量流量计采用科里奥利力原理，通过测量流体在管道中受到的科里奥利力，直接获得各种介质在复杂环境条件下精确地流量值和密度值，不需要经过中间参数的转换，避免因中间转换产生的测量误差，从而实现精准测量。
显示功能：
a、直接读取质量流量、累计质量总量，利于出库核算；
b、直接读取体积流量、累计体积总量；
c、直接读取密度值、温度值，无需人工输入，避免人工测量密度产生的误差；
d、警示信息
3、技术参数
3.1与精度有关的技术指标
3.1.1质量流量测量准确度
重复性是在相同测量方法、相同观测者、相同测量仪器、相同场所、相同工作条件和短时间内重复的条件下，对同一被测量进行那个多次连续测量所得结果之间的一致程度。质量流量计的重复性不超过最大允许示值误差绝对值的二分之一。
3.2通用技术指标
3.2.1性能规格表
根据现场、经费、技术、安全等要求，综合衡量确定适合部队的流量范围如下：
质量流量计，交流供电在220V±10%、50Hz±5%变化；直流供电在24V±5%变化。质量流量计的示值无变化。
3.2.4电源保护
质量流量计具备防反向保护功能。当质量流量计电源端反向施加允许的最大供电电压后，再正常连接时，质量流量计能正常工作，示值无变化。
3.2.5环境温度
按GB/T 2423.3的要求。质量流量计的示值无变化。
3.2.7电磁兼容性
流量计具有良好的抗电磁兼容性能。电磁兼容试验期间，流量计工作正常，不出现程序紊乱和功能障碍，内存数据不丢失和变化。
a)静电放电抗扰度性能
按GB/T 17626.2-2006的3级A类要求。本条适用于AC和DC供电的流量计。
b)电快速瞬变脉冲群抗扰度性能
按GB/T 17626.4-2006的3级要求。本条适用于AC供电的流量计。
c)浪涌（冲击）抗扰度性能
按GB/T 17626.5-2008的2级要求。本条适用于AC供电的流量计。
d)电压暂降、短时中断抗扰度
按GB/T 17626.11-2008的要求。本条适用于AC供电的流量计。
3.2.8绝缘电阻
a）电子显示部分的信号输入端与仪表外壳的绝缘电阻 20 MΩ；
b）电源端与仪表外壳的绝缘电阻 20 MΩ；
3.2.9耐压及密封性
对流量计外壳及其受压部位进行耐压强度试验，试验介质为水，试验压力为1.5倍公称压力，历时5min，无泄漏和损坏。
3.2.10防爆性能
3.2.11防护性能
质量流量计传感器防护等级IP67；变送器防护等级IP65。
3.3输出信号
3.3.1脉冲输出：
有源频率输出可以被组态为表示质量流量、体积流量或密度。
（4~20）mA无源电流输出，可以被组态为表示质量流量、体积流量或密度。
RS485接口，Modbus通信协议，波特率可选：1200、2400、4800、9600。可多机通信和总线连接。
