过程自动化仪表在供暖热力系统中的应用发布日期：2024-11-13 浏览次数：9920

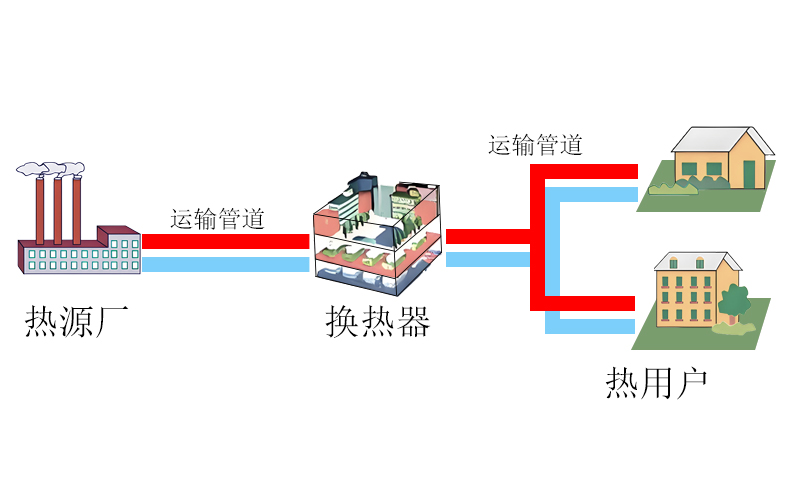

城市集中供暖热力系统主要由热源、热循环系统及散热设备三大部分组成。
热力供暖系统由热源设备、热运输设备和热用户设备三大部分组成。热源设备包括锅炉房等，热运输设备包括管道等，热用户设备包括散热器等。一、热源
是供暖系统的心脏，负责生产和制备一定参数（温度、压力）的热媒，如锅炉房、热电厂等。
热源设备可以根据不同的能源分为电、气、油、生物质等多种。
二、热循环系统
包括管道、泵、阀门等，起着输送和分配热源的作用，将热源产生的热量输送到各个热用户设备处。热网是输送热媒的室外供热管路系统，连接热源与热用户。
三、散热设备
主要包括各类散热器、暖气片、地暖等，这些设备通过散发热量来达到供暖的目的。
四、供暖热力系统热媒、热源和供热管道的分类
供热所用能源包括煤炭、燃油、天然气、电能等，其中集中供热所用能源仍以煤炭为主。
五、供暖热力系统运行的工艺流程
1、系统准备阶段
1.1 设备检查与维护
其一，锅炉及辅助设备检查
检查锅炉本体及安全附件（如安全阀、压力表）、燃烧器、水泵、阀门等是否正常，确保设备处于良好状态。
其二，管道与散热器检查
对供热管道、阀门、散热器等进行检查，确保无渗漏、堵塞现象，并做好清洁工作。
其三，控制系统检查
检查控制系统软硬件是否正常，包括传感器、控制器、执行器等，确保系统稳定可靠。
1.2 燃料准备
选择合适的燃料，并确保燃料质量合格，无杂质和水分。
合理规划燃料储存场地，确保燃料安全、干燥、通风良好。
1.3 水质处理
对供热系统所使用的水进行水质检测，包括硬度、氯离子、溶解氧等指标。
根据水质检测结果，采取相应的水质处理措施，如软化、除氧、除氯等，确保水质合格。
2、系统启动阶段
2.1 系统灌水与排气
按照一定的顺序（如先站内、后站外；先二次、后一次等）对供热系统进行灌水。
灌水过程中，开启放气罐，关闭泄水阀门，缓慢开启补水阀门，直到放气阀连续冒水，表示空气已放净，然后关闭放气阀门。
2.2 系统启动
在确认所有设备正常后，按照操作规程启动锅炉和辅助设备。
缓慢开启一次阀门，使系统逐步升温，同时检查机泵电流、电压、温度等是否正常。
3、系统运行阶段
3.1 监控与调整

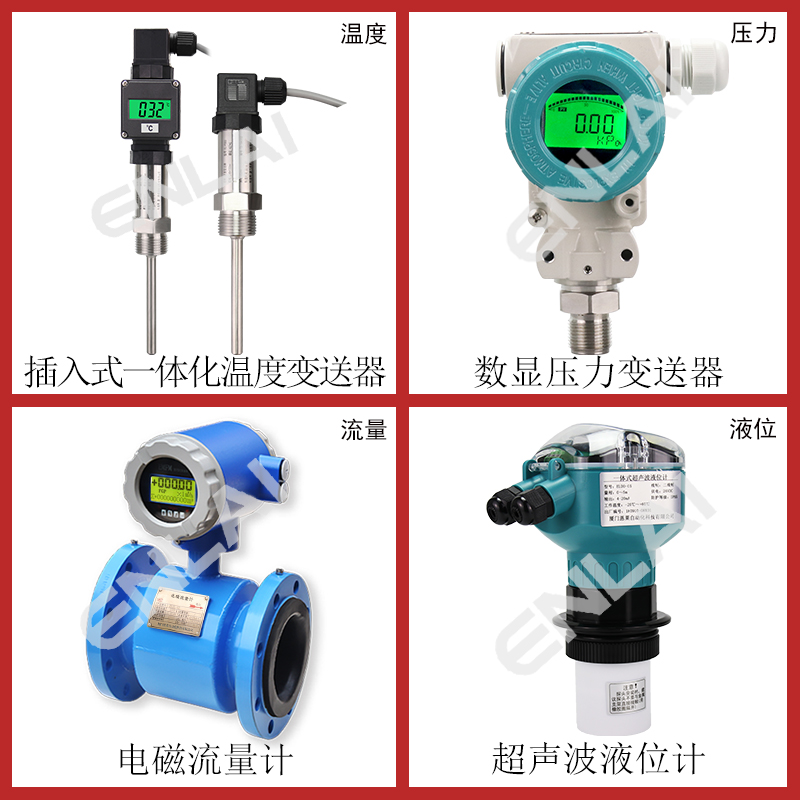

密切监控系统运行状态，包括温度传感器、压力变送器、流量计等参数。
根据天气、室外温度等因素，适时调整供热量，确保室内温度适宜。
对供热系统的水压和温度进行实时监控，确保系统安全运行。
3.2 维护保养
运行中随时进行设备的维护保养，确保设备处于良好状态。
定期对系统进行巡检，及时发现并处理故障和隐患。
3.3 服务保障与优化
实时监测供热系统的运行数据，定期评估服务质量，包括热效率、能耗、安全性等方面。
根据监测数据和评估结果，优化供热运行方案，提高供热效率和服务质量。
积极引入先进的供热技术和设备，提高供热系统的自动化和智能化水平。
4、系统停运与维护阶段
在需要停运系统时，先关闭锅炉房或热力站的热源，然后关闭循环泵和所有相关阀门。
对供热系统的所有设备进行详细检查和维护保养，为下一次运行做好准备。
六、过程自动化仪表在供暖热力系统中的应用
1、自动化控制
在集中供热工程中，自动化过程控制技术和智能仪表的应用提供了更多的智能和自动控制手段，通过自动化控制系统，可以实现供热系统的实时监测和调节，确保供暖系统的稳定运行。
2、智慧供热系统
近年来，物联网、大数据等新技术在供热领域的应用，推动了智慧供热的快速发展。智慧供热系统通过自动化技术对热源、管网、用户等进行全方位改造，实现了供热系统的智能化管理。
例如，智慧化供热调度中心通过大屏幕实时显示热源温度、故障信息等，提高了供热系统的效率和可靠性。
3、压力监测
在供暖热力系统中，压力监测设备用于实时显示管道内的压力变化，确保供暖系统在安全和高效的范围内运行。
智能压力监测仪表能够实时监测和记录压力数据，并通过网络传输至监管人员手中，及时发送预警信息，提高了工作效率和响应速度。
4、节能减排
自动化仪表的应用有助于节能减排。通过自动化控制系统，可以优化热能资源的配置，减少能源损耗，降低污染物排放。
例如，智能调峰“一张网”系统，通过多个热源的串联，确保了供热的稳定性和可靠性。
5、用户个性化服务
智慧供热系统可以根据每家每户的需求，提供个性化的供暖服务。用户可以通过智能终端设定室温，实现个性化的供暖体验。
